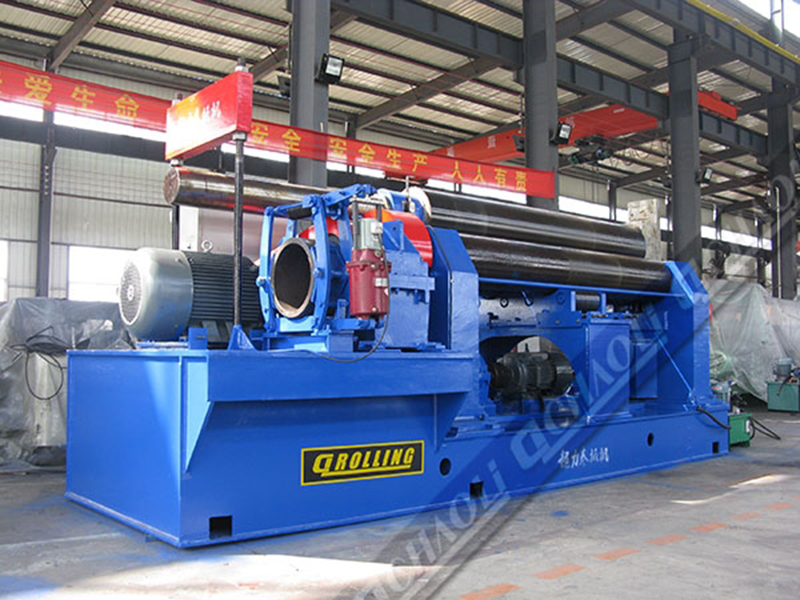

3 Rollenmechanische symmetrische Plattenrollmaschine

Die mechanische symmetrische 3-Roll-Rollmaschine verfügt über 3 symmetrisch angeordnete Rollen und die obere Rolle befindet sich in der Mitte von zwei unteren Rollen. Ein Wurm und ein Ausrüstungsantrieb und ein…
Verfügbarkeitsstatus:
Menge:

Die mechanische symmetrische 3-Roll-Rollmaschine verfügt über 3 symmetrisch angeordnete Rollen und die obere Rolle befindet sich in der Mitte von zwei unteren Rollen. Ein Wurm- und Zahnradantrieb sowie ein Schraubenstange und ein Schraubenhilfsantrieb werden verwendet, um die Rollen zu fahren, um sich vertikal zu bewegen. Mit dem Zahnrad auf dem Hauptgeschwindigkeitsabbau werden die Zahnräder beider niedrigerer Rollen für die Rotation zusammengefügt, um das Drehmoment für die Rollplatte zu liefern. Die Metallplatte befindet sich unter drei Arbeitsrollen (zwei untere Rollen und eine obere Rolle) und anschließend kontinuierlich unter Druck der oberen Rolle und Drehung der unteren Rollen, um eine dauerhafte Plastikverformung auf der Platte zu erzeugen, um die Platte in die erforderliche Form wie Zylinder zu rollen , verjüngender Zylinder oder Bogen. Der Nachteil der mechanischen symmetrischen 3-Roll-Rollmaschine ist das Ende der Platte kann nicht vorläufig gebogen werden.

Diese Maschine ist eine symmetrische mechanische Plattenrollenausrüstung mit drei Roller, die hauptsächlich beim kalten Biege und Rollmetallplatten verwendet wird, das sich in einer Vielzahl unterschiedlicher Durchmesser zylindrischer Zylinder biegt und in eine Vielzahl verschiedener Durchmesser von zylindrischem Zylinder roll , Schiffbau und andere Maschinenindustrie.

Diese Maschine ist eine mechanische symmetrische Plattenrollmaschine durch den Abwärtsdruck der oberen Rollen sowie die obere und untere Walzen, um das fassförmige Werkstück zu vervollständigen.

Diese Maschine besteht aus zwei Hauptteilen: dem Arbeitsteil und dem Übertragungsteil auf dem zu verschweißten Gesamtchassis. Der Arbeitsteil besteht aus linken und rechten Walzenlagersitz, einer oberen Walze, zwei unteren Rollen, Hubschrauben -Wurmrad und einigen Hilfsteilen. Die untere Walze ist die Hauptantriebswalze, die obere Walze ist die passive Walze und die obere Walze kann entlang der Höhenrichtung nach oben und unten eingestellt werden. Das Getriebeteil besteht aus Hauptmotor, Hauptreduktion und anderen Hilfsteilen.

Der Antrieb der unteren Walze wird vom Hauptmotor durch den Hauptabbau realisiert, und die Ausgangswelle des Hauptabbauers wird durch einen Satz von Zahnrädern auf die beiden unteren Rollen gefahren, und die Änderung der Drehrichtung der Rollenwelle ist erhalten durch die Hauptmotorbeauftragung.

Die obere Rollenhebebewegung wird durch den Hilfsmotor realisiert Filament bewegen sich auf und ab.

Mit dem Entladeplattengerät wird verwendet, um das Werkstück herauszunehmen, wenn die zylindrischen Teile abgeschlossen sind. Vor dem Entladen steigt die obere Walze zuerst ein und das Ausgleichsgerät wird verwendet, um die obere Walze am Ende der oberen Walze zu drücken. Der Stift auf dem neigbaren Lagersitz wird zurückgezogen und der neigbare Lagersitz wird umgeworfen, und die Das fertige gerollte Werkstück kann von einem Ende der oberen Walze abgenommen werden.

Standard Ausrüstung:

Hochzugskohlenstoffrollen.

Zwei Antriebsbrötchen.

Not-Halt.

Steuerkonsole.

Stahlschweißrahmenkonstruktion, Spannung erleichtert.

Hochverschleiß Widerstand Zinkbasis Legierungswurm Zahnräder.

Hohe Drehmomentmotoren und Reduktionsgeräte.

Limitschalter.



Optionale Ausrüstungen:

• Kegelansatzansatz

• Kanalstahl, Winkeleisen, Rohrrollbefestigung

• beweglicher Operation Pannel

• Polierte Brötchen

• Chromrollen
