W11s
Nantong Chaoli
| Menge: | |
|---|---|

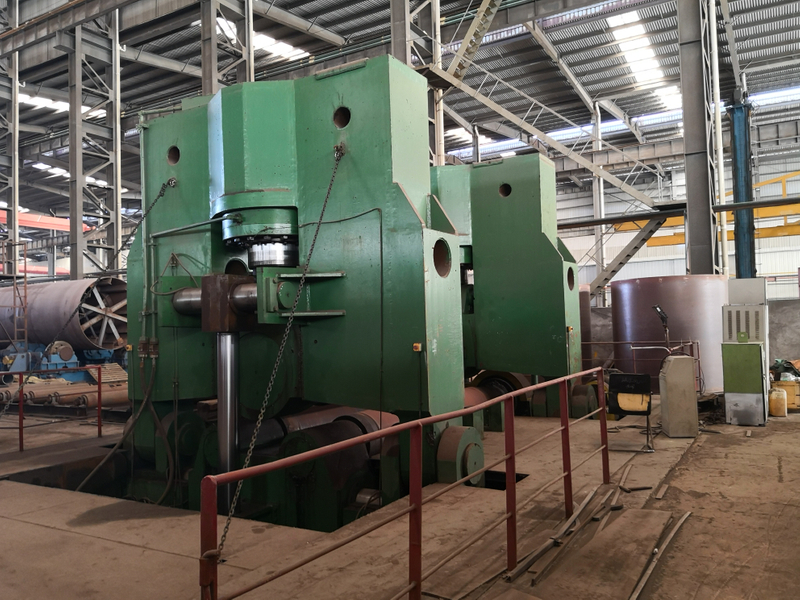

Hydraulische Drei-Roller-Biegermaschine, verwendet für mittlere und schwere Biegermaschine. Der Rahmen ist fest geschweißt. Alle Walzen werden mit hochwertigen Hochleistungskugellagern übereinstimmen. Da die planetarischen Zahnräder direkt auf den Walzen montiert sind, werden die Hydraulikwalzen unabhängig vom Motor und dem Planetengetriebe angetrieben, um sicherzustellen Verlust. Gleichzeitige Verwendung von Torsionsbalken und hydraulischen Geräten, um die Genauigkeit der maximalen Bearbeitungsgenauigkeit und die Produktionsflexibilität zu gewährleisten.
Schwere und robuste Gusseisenkonstruktion:
Rollen aus Hochdruckstahl
Bequemes exzentrisches Klemmsystem und einfacher Betrieb
konische Runde
Drahtrillen
Ausgehärtete Ausrüstung für hohe Haltbarkeit
Asymmetrisches 3-Roller-System
Die obere Walze kann sich mit exzentrischer Schließung auskippen
Hocheffizienz der dicken Plattenbiegung:
Reduzierte Größe, leicht zu transportieren auf mittleren und großen Maschinen
Wenn sich die beiden Bodenwalzen horizontal bewegen, bedeutet dies auch eine niedrigere Arbeitshöhe, die eine kleinere Fundamentgrube und eine geringere Verankerungslast erfordert (im kleinsten Modell benötigen Sie keine Fundament).
Die W11S-Maschine kann die beste Vorbiegung für jeden erforderlichen Durchmesser erreichen. Die Möglichkeit, den Mittelabstand zwischen den unteren Walzen zu verringern, ermöglicht eine bessere Vorbiegung beim Biegen von Röhrchen mit kleinem Durchmesser und Dicken.
Eine weitere wichtige Zukunft für die W11S -Maschine ist das Betriebssystem der Top -Formrolle. In der Tat kann die Spitzenformrolle sein
Auf die gleiche Weise kann auch ein dicker Kegel erhalten werden, indem das Blatt mehrmals beendet wird
Für einige 3-Roller- und 4-Roller-Kegelmaschinen ist es erforderlich, die obere Walze zu neigen, um das Entfernen des erzeugten Rohrs zu ermöglichen. Bei W11S -Maschinen ist dies unnötig, daher ist es einfacher, das fertige Rohr zu entfernen.
Gesamtübersicht
Das Hydrauliksystem besteht aus Zahnradpumpen, Ventilset, Flüssigkeitsverbindungsteilen, hydraulischen Hilfsteilen usw.
Die hydraulischen Ventile werden aus der gestapelten Ventilserie ausgewählt, mit einer einfachen Rohrleitungsvereinbarung und einer bequemen Wartung und Inbetriebnahme.
Die Pipeline für Hydrauliksysteme muss vor der Installation saure und gereinigt werden.
Das System besteht aus drei Schaltungen: Überdruckschutz und Druckregulierungsschaltung, Synchronisationsschaltung und Geschwindigkeitskreis.
Der Druckregulierungskreis reguliert den Arbeitsdruck des Systems durch das Hauptlinderventil. Der Systemarbeitsdruck beträgt 19,5 MPa.
Der Synchronisationsschaltkreis synchronisiert den steigenden und fallenden groben Stiefvater des oberen Rolls durch das Shunt -Drosselklappenventil, und das Drosselklappenventil führt die Einstellung auf und ab. Der Verschiebungssensor erkennt die Positionierungsgenauigkeit der oberen Rollensynchronisation ± 0,20 mm.
Der Geschwindigkeitskreis steuert das Umkippen und Zurücksetzen der Maschine auf der umkippenden Seite, und die Drosselungsgeschwindigkeit der Schaltung wird durch das Drosselventil reguliert.
Verschiedener Schutz
Das Aufstieg und die Herstellung der oberen Rolle werden durch das Entlastungsventil für die Druckgrenze geschützt.
V. Elektrisches Steuerungssystem
Gesamtübersicht
Das elektrische Steuerungssystem für Geräte besteht aus Elektroschleppschrank, Betriebskonsole und Handschaltkasten.
Haupttechnische Indizes des Systems
Die Systemarbeitsspannung beträgt 380 V/50 Hz;
Umgebungstemperatur von -5 ℃ ~ 45 ℃;
Der Steuerkreis übernimmt SPS -programmierbares Controller -System mit wenigen Relais, zuverlässiger Aktionen und langer Lebensdauer.
Der Schaltschrank ist mit allen Steuertasten, Indikatoren, programmierbaren Displays usw. ausgestattet, um den Produktrolling -Prozess zu vervollständigen, um den Rolling -Arbeitsstatus der gesamten Maschine zu überwachen und zu bedienen und zu steuern.
Verschiedener Schutz
Jeder Motor verfügt über einen entsprechenden Leistungsschalter für einen überstromigen Kurzschlussschutz.
Jeder Motor hat das entsprechende thermische Relais zum Überlastschutz.
Die horizontale Bewegung der oberen Walze und das Heben und Absenken der Walzen haben entsprechende Grenzschalter zum Grenzschutz;
Das Umkippen und das Zurücksetzen des umkippenden Zylinders werden durch obere und untere Grenzschalter geschützt;
Der Hauptstromkreisschalter verfügt über einen Unteranzugentkoppler, und es befindet sich eine Schaltfläche "Notstopp" auf der Operationstabelle und das tragbare Taste, um die Hauptleistung remote abzuschneiden.
Verschiedene Verriegelungen
Nachdem der Umkipprahmen vollständig zurückgesetzt wurde, kann die obere Rolle angehoben, vorwärts und rückwärts bewegt werden, und die untere Walze kann vorwärts und umgekehrt sein (der "umkippende Rahmen Reset" wird durch den Grenzschalter erkannt).
Wenn sich die obere Rolle in der oberen Position befindet, kann die horizontale Bewegung der oberen Rolle und die separate Abstieg der umgestürzten Seite nicht durchgeführt werden ("obere Rollen obere Position" wird durch den Grenzschalter erkannt).
Wenn der Arbeitsdruck des oberen Rollendruckrelais mehr als 1/3p beträgt, kann sich die obere Walze nicht hin und her bewegen (Druckrelais zur Erkennung).
Fehleranzeige
Wenn der untere Rollenmotor und der horizontale Motor überlastet sind, zeigt die Fehleranzeige an.
Wenn die SPS fehlschlägt, gibt die Fehleranzeige an.
Numerisches Kontrollsystem (Wirtschaftstyp)
Dieses System übernimmt einen Rotationscodierer mit sehr zuverlässiger Industriecontroller, wodurch ein Steuerungssystem mit zuverlässiger Leistung und starker Echtzeit bildet. Das CNC-System verfügt über die Funktionen der Echtzeitüberwachung des Rolling-Prozesses, der Datenübertragung und des Ausstrahlungsspeichers usw. Die Schnittstelle zwischen Mensch und Maschine ist intuitiv und klar mit der chinesischen Anzeige.
Der Anzeigebildschirm zeigt die Verschiebung nach oben und unten des oberen Walzzylinders (YG, YF), der horizontalen Bewegung der oberen Rolle (x) und der Einstellung der Trägerwalze (H).
Die Industrial Controller SPS erkennt die Position beider Enden der oberen Walze automatisch und steuert sie, um die Synchronisationsgenauigkeit von ± 0,15 mm zu gewährleisten. Die Verschiebungsauflösung des Verschiebungssensors beträgt 0,05 mm und die Anzeigegenauigkeit ± 0,05 mm.
Mit automatischer Fehlerdiagnosefunktion.
