Produktbeschreibung

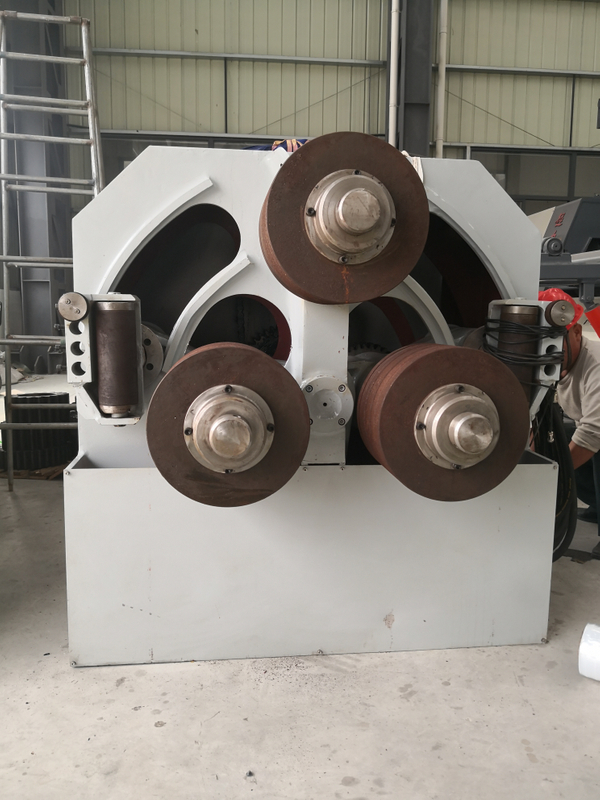

Die von unserem Unternehmen erzeugte Profilrollmaschine ist ein effizientes Profil-Roll-Gerät, das für verschiedene Spezifikationen von Profilen wie Kanalstahl, Winkelstahl, H-förmiger Stahl, I-Strahl, Flachstahl, Quadratrohr, Rundrohr, Quadratrohr geeignet ist usw. Das Ende des vorbetriebbaren Profils kann in einen Kreis, Ring, Bogen, Spirale und andere Werkstücke gebeugt werden, die in Luft- und Raumfahrt, Petrochemikalie, Wasserkraft, Schiffbau, Automobilherstellung, Maschinenherstellung, Stahlstrukturen usw. häufig verwendet werden. .
Struktur
1. Die Rollform oder das Werkzeug können gemäß den externen Abmessungen des Kunden angepasst werden. Aufgrund von Temperatur- und Quenching -Behandlungen bieten sie ideale Oberflächenhärte und Verschleißfestigkeit.
2. Die beiden unteren Walzen können sich um eine feste Mitte drehen, um das Profil vorzubeugen.
3. Diese Metallformmaschine ist mit einem Verschiebungssensor (Gitterskala) ausgestattet, um sicherzustellen, dass die Positionen der beiden unteren Walzen genau überwacht und auf dem Bedienfeld angezeigt werden können. Die Genauigkeit ist bis zu ± 0,15 mm.
4. Die Dreiachse (Vorder- und Rückseite | nach oben und rechts) werden von hydraulischen Zylinder angetrieben und von der Konsole gesteuert, die bequem für die Steuerung der Verformung und Rollgenauigkeit des Profils geeignet ist.
5. Die drei Walzen werden einzeln von hydraulischen Motoren angetrieben und können im Uhrzeigersinn und gegen den Uhrzeigersinn drehen.
6. Alle Bewegungen der Eckwalzen werden vom Hydraulikkraftwerk angetrieben.
7. Die Profilrollmaschine läuft in den horizontalen und vertikalen Richtungen
Die Arbeitsrolle ist der Hauptteil des Geräts, das aus 42CRMO besteht, nach der rauen Bearbeitung, HB241 ~ 286, mit mittlerer Frequenz nach Abschluss des HRC52-58 mit mittlerer Frequenz gemäß JB/ZG4289-86-Stahlstandard, der Standard, gemildert. Die Steifheit entspricht (1/700 ~ 1/1000) l - bezieht sich auf den Abstand zwischen der Mittellinie beider Seiten des Rahmens. Und es wird in strikter Übereinstimmung mit den Standardprozessanforderungen der Arbeitsrollherstellung hergestellt, um die umfassenden mechanischen Eigenschaften zu gewährleisten.
Die Basis und der Rahmen sind der Hauptkörper der Geräte, der eine geschweißte Struktur einnimmt, die in Übereinstimmung mit dem Prozess streng vernichtet ist und die innere Spannung, Oberflächenschusssprengung mit ausreichender Festigkeit und Steifigkeit beseitigt, um normale Arbeit unter Vollbelastung zu gewährleisten.
Die obere Rolle ist die aktive Rolle, die von einem hydraulischen Motor durch den Planetenreduzierer angetrieben wird, um die Rotation der oberen Arbeitsrolle zu erreichen, um die genaue Positionierung der Werkstückrolle und Vorbiegung zu gewährleisten. Die Maschine als Ganzes sorgt für ausreichende Festigkeit und Steifheit, und die Hauptspannungsteile sind zuverlässig durch Tasten und Stifte für die einfache Installation und Wartung verbunden. Ausgestattet mit Balance -Ventil, um die gleiche Geschwindigkeit der Vorwärts- und Rückwärtsdrehung zu gewährleisten, und kann eine genaue Kontrolle erreichen.
Die untere Walze und beide Seiten der Rollenhebebewegung werden durch den Ölzylinder an beiden Enden angetrieben, die Lager an beiden Enden werden durch kugelförmige Rollenlager unterstützt und die Hubsynchronisation wird vom Computer gesteuert. Die Dumping -Seite der oberen Walze ist mit Dumpelölzylinder ausgestattet, und der Schwanz der oberen Walze ist mit einem Ausgleichsmechanismus ausgestattet, wodurch das gerollte Werkstück und das Lauf leicht abgeladen werden können.
