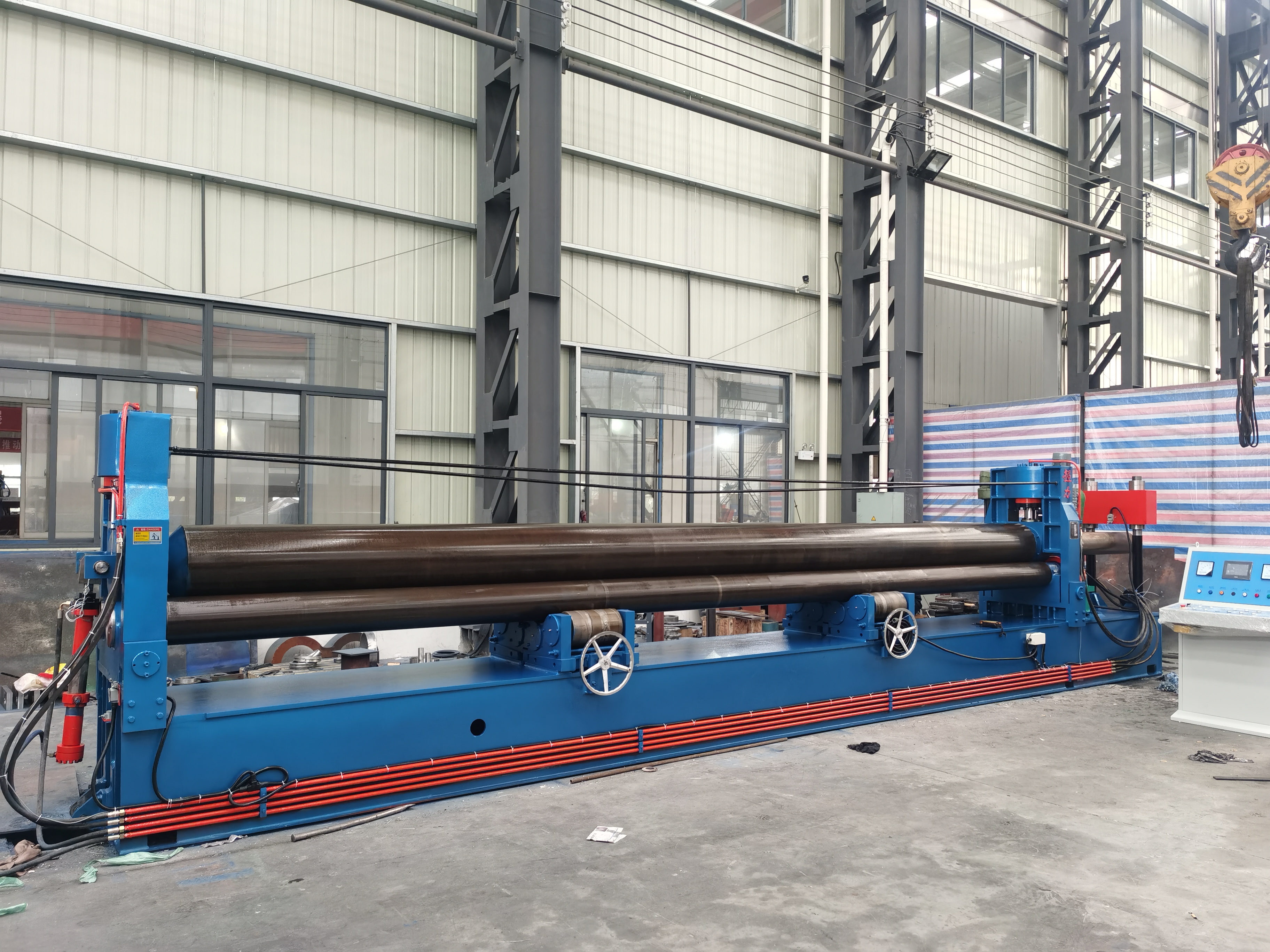

Hydraulische symmetrische 3-Walzen-Plattenwalzmaschine W11Y

Die hydraulische symmetrische 3-Walzen-Walzmaschine hat 3 symmetrisch angeordnete Walzen.Die obere Walze befindet sich in der Mitte von zwei unteren Walzen und wird direkt von zwei Hydraulikzylindern angetrieben, um sich vertikal zu bewegen.Das Abtriebszahnrad am Haupt-Untersetzungsgetriebe wird verwendet, um die Zahnräder der beiden unteren Walzen zur Drehung zu kämmen, um ein Drehmoment für die Walzplatte bereitzustellen.Die Metallplatte befindet sich zwischen drei Arbeitswalzen und wird anschließend unter dem Druck der oberen Walze und der Rotation der unteren Walzen kontinuierlich gebogen, um eine dauerhafte plastische Verformung auf der Platte zu erzeugen, um die Platte in die erforderliche Form wie Zylinder, Kegelzylinder oder Bogen zu walzen.

Der Nachteil der hydraulischen 3-Walzen-Walzmaschine besteht darin, dass das Blechende nicht vorgebogen werden kann, sondern das Vorbiegen während des Rundens realisiert werden kann.Die vertikale Bewegung der Oberwalze wird von einem Wegsensor überwacht und von einem digitalen Messgerät angezeigt, so dass die Verschiebung und Position der Oberwalze direkt beobachtet werden kann und somit die Arbeitseffizienz und Produktqualität erhöht werden.
